未来ある小水力発電
カーボンニュートラルを図る上で、再生可能エネルギーの重要さが増しています。
大型のダム設備を必要としない小水力発電は、地産地消型の地域電源として注目を浴びています。
当社は小水力発電設備のうち電気制御に関わる箇所を請け負い、持続可能なエネルギー供給に貢献しています。

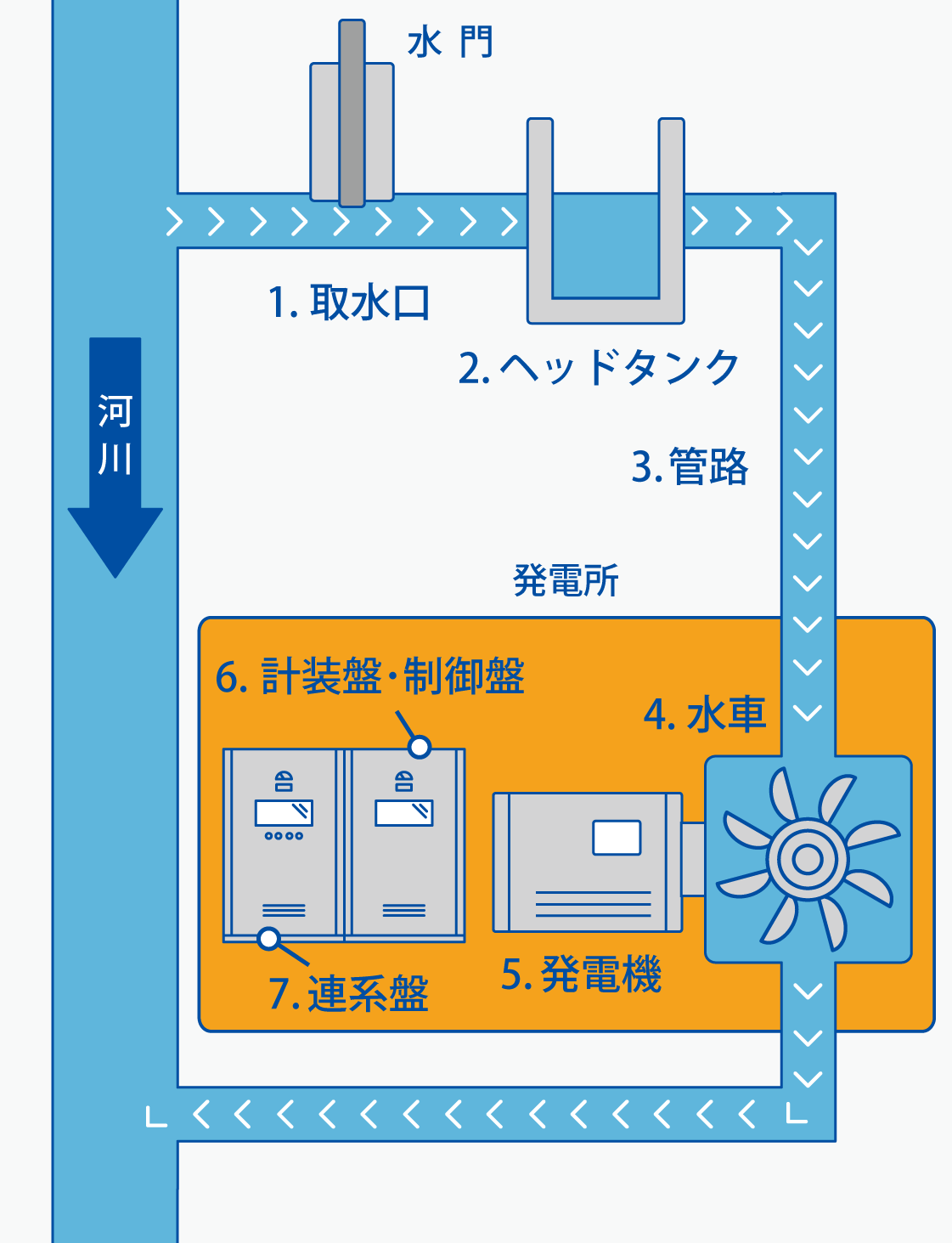

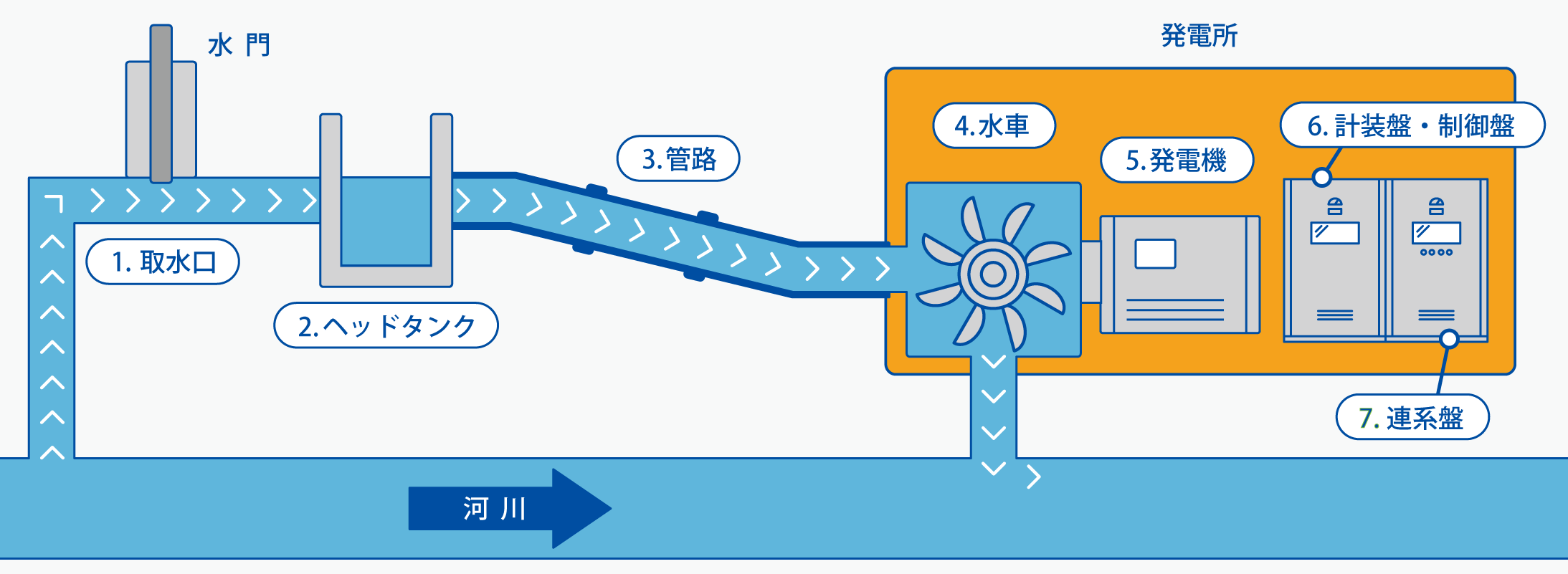

小水力発電のイメージ図
| 1.取水口 | 河川からの水の取り入れ口 |
| 2.ヘッドタンク | 流れる水の量を調整し、土砂や落ち葉等を除去する |
| 3.管路 | 水の落差を出して、水量・水圧を発生させる |
| 4.水車 | 水の流れにより、回転エネルギーを発生させる |
| 5.発電機 | 水車で得た回転エネルギーを電気エネルギーに変換する |
| 6.計装盤・制御盤 | 発電所の監視・制御をする |
| 7.連系盤 | 発電した電気を電力会社へ送電する |
小水力発電の制御

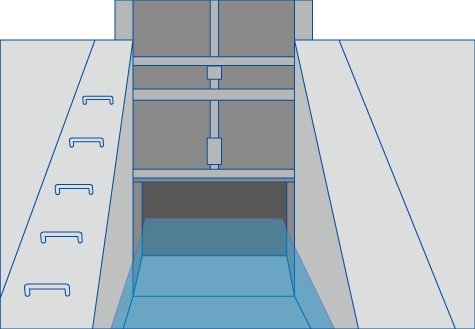

Ⅰ 取水口・排砂口の水門制御
発電に必要な水量を取水口から取込み、ヘッドタンクに貯めます。排砂口から土砂を出します。

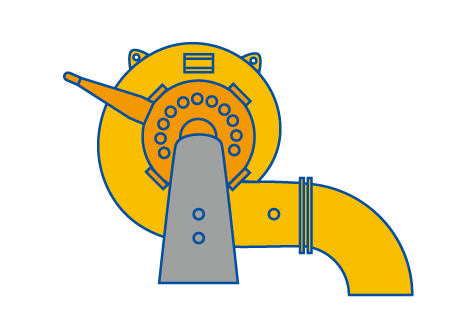

Ⅱ 濁度の計測と制御
土砂による水車の故障を回避する為、濁度計にて水質をチェックします。

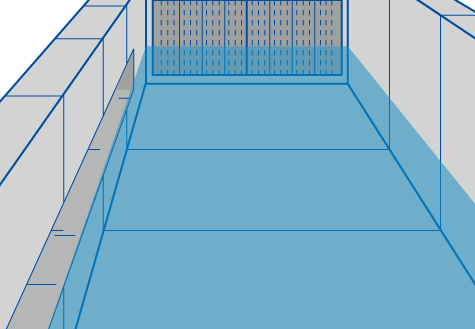

Ⅲ 水位計測と自動排砂制御
ヘッドタンクの水位・土砂量を計測します。一定量になった場合は、発電を停め排砂します。

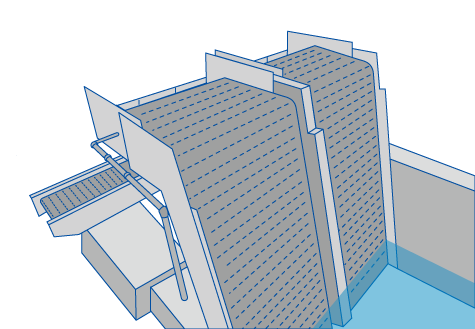

Ⅳ 除塵機制御との連携
落ち葉やゴミを除塵機にて取除きます。気温や水位情報を提供し、適切に動作させます。

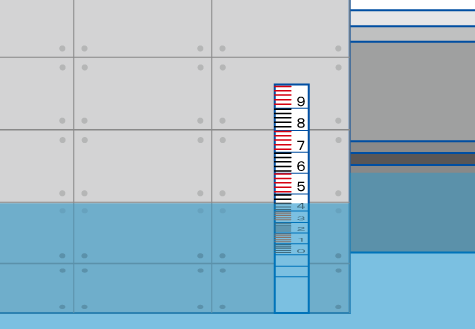

Ⅴ 水位制御
継続した発電を行う為に、ヘッドタンクの水位に応じ、水量をコントロールします。

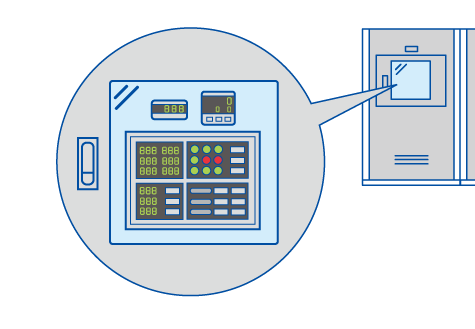

Ⅵ 計装盤・制御盤
タッチパネルにて監視・操作性能を上げ、かつ耐環境性能に優れた盤設計をします。

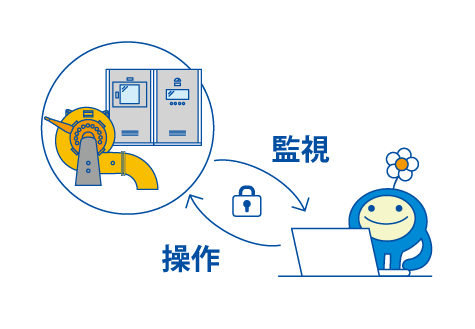

Ⅶ 遠隔操作・監視システム
遠隔地にいても発電システムの監視・操作ができるだけでなく、プログラム変更もできます。
